陶瓷氣體放電管是什么？

陶瓷氣體放電管是防雷保護設備中應用最廣泛的一種開關器件，串聯于線路中，可用在交直流電源、各種信號電路的防雷，都可以用它來將雷電流泄放入大地。
它是把一對放電間隙封裝在充以放電介質（惰性氣體)的陶瓷管中構成的。

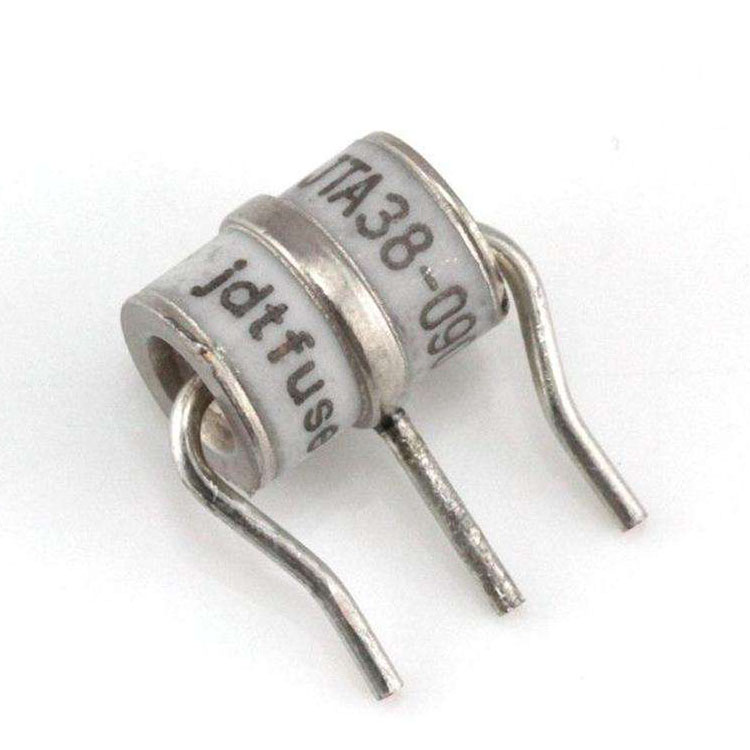

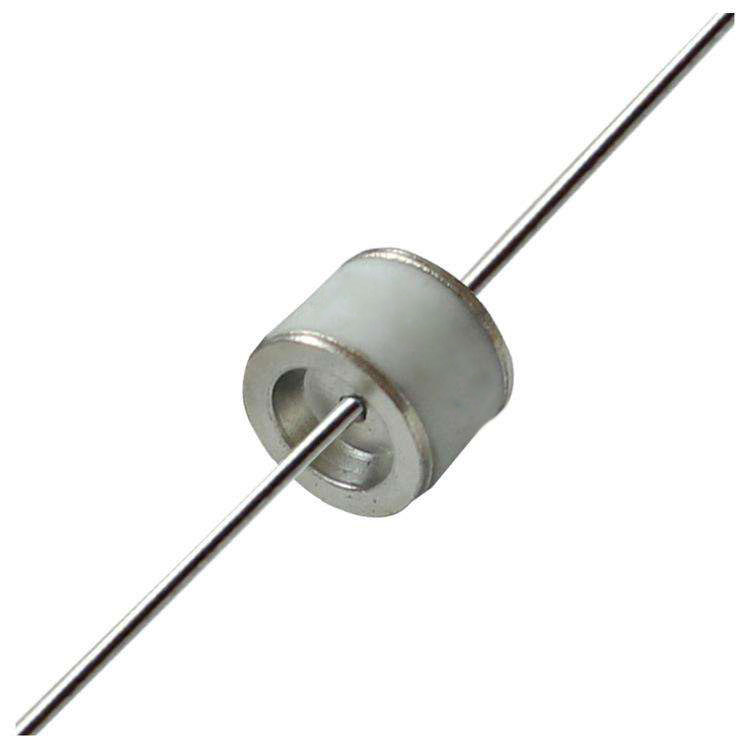

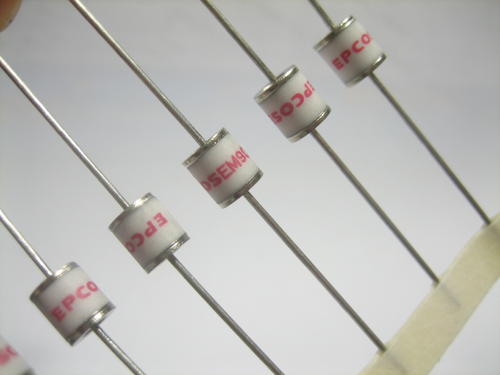

按電極數分，有二極放電管和三極放電管（相當于兩個二極放電管串聯）兩種。其外形為圓柱形,有帶引線和不帶引線兩種結構形式（有的還帶有過熱時短路的保護卡）

陶瓷氣體放電管原理是什么？
陶瓷氣體放電管的基本原理就是氣體放電。常用的放電管脈沖擊穿電壓在幾百伏到一千多伏，放電管原先處于斷路狀態，電阻很大，電容很小。一旦脈沖過壓達到放電管的脈沖擊穿電壓，極間的電場強度超過氣體的擊穿強度時，就引起間隙放電，管內氣體電離，放電管導通，由原來的斷路狀態變?yōu)榻贫搪?。這時放電管導通電阻很小，可以通過很大的沖擊電流從而將浪涌電流泄放到地，使與放電管聯接的其它器件和電路避免受到浪涌沖擊而損壞。

陶瓷氣體放電管應用的地方有：
用于電源防雷器共模電路中將雷電流泄放入地，也可用在差模電路中與壓敏電阻串聯而阻斷其漏電流。在信號防雷器中常用于第一級泄放浪涌電流，由于其反應速度慢，還要用第二級作限壓保護。
陶瓷氣體放電管屬于開關組件，導通時兩端電壓很低，不能直接用在有源電路中作差模保護。必須用時，應串聯限流組件，以防導通時形成過大的電流而損壞，甚至引起火災；浪涌過后能恢復至斷路狀態。
優點：通流容量大，極間電容?。ā?pF），絕緣電阻高（≥109Ω），基本沒有漏電流；
缺點：擊穿電壓分散性較大（±20%），反應速度較慢（最短為0.1～0.2μs），可靠性較差，多次沖擊易老化。

如何選擇陶瓷氣體放電管？
1、不能直接用在電源上做差模保護
2、擊穿電壓>線路上最大信號電頻電壓
3、耐電流>=線路上可能出現的最大異常電流
4、脈沖擊穿電壓<被保護線路電壓
